Extrapolation profil Vis extrusion

Connaissant le profil d’une première Vis, cet outil permet de calculer le profil d’une seconde Vis. C’est une approche empirique d’aide à la décision.

VIS n°1

D1 = diamètre nominal

Da1 = diamètre noyau entrée

Dp1 = diamètre noyau sortie

VIS n°2

D2 = diamètre nominal

calculer

Da2 = diamètre noyau entrée

Dp2 = diamètre noyau sortie

Tc = Taux de compression (1 et 2)

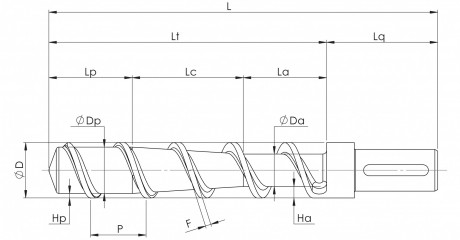

Légende

longueur totale longueur taillée longueur queue de vis longueur zone alimentation longueur zone compression longueur zone pompage pas de la vis (sens : à droite sur l'image) largeur du filet hauteur filet zone alimentation hauteur filet zone pompage
